Линейные датчики, базирующиеся на технологии стеклянных шкал являются наиболее применимыми на металлообрабатывающих станках. В датчиках используется жесткая стеклянная линейка, снабженная долговечной хромовой шкалой и помещенная в хорошо защищенный металлический корпус. Считывающая головка крепится на движущуюся часть станка и определяет свое положение и перемещение путем оптоэлектронного сканирования разметки на шкале.


Точность и повторяемость
Точность, повторяемость и надежность - это доказанные причины, по которым фирма ANILAM предлагает датчики, изготовленные по технологии прецизионных стеклянных шкал (PGS).

Благодаря очень высокой точности применяемой разметки, датчик определяет действительное положение по шкале. Определение положения цифровым способом является гораздо более эффективным, чем вычисление позиции основанное на сложных интерполяциях аналоговых сигналов, что типично для индуктивных технологий.

Точность разметки PGS и жесткость металлической штамповки обеспечивает повторяемость одной позиции с точностью 1.5 мкм (.00006’’). Это существенно более высокая точность, чем в других технологиях. Низкий коэффициент температурного расширения стекла обеспечивает меньшую чувствительность к колебаниям температуры, которые могут происходить во время обработки.

Датчики с технологией PGS очень стойки к воздействию магнитных и электрических полей, поскольку качестве носителя шкалы-разметки используется стекло, а для считывания информации применяется оптико-электронная система. Это имеет очевидные преимущества в обычном механическом цехе, где имеется множество магнитных материалов, которые могут повлиять на линейный датчик и где присутствуют сильные электромагнитные поля, генерируемые силовым оборудованием.

Устойчивость к загрязнению
Фирма ANILAM производит линейные датчики по технологии PGS более 25 лет, а свой первый устойчивый к загрязнению датчик представила 20 лет назад. С тех пор защита была значительно улучшена и ее качество было проверенно в самых жестких условиях, поэтому фирма ANILAM гарантирует устойчивость к загрязнению для своих линейных датчиков.

Защита от загрязнения обеспечивается помещением датчика вместе со стеклянной шкалой в хорошо защищенный штампованный корпус с уникальными ANILAM’овскими уплотняющими прокладками сделанными из нитрила. Нитриловое резиновое уплотнение обладает уникальными механическими свойствами, обеспечивающими качественное уплотнение. Нитрил эффективно противостоит проникновению химических веществ присутствующих в цеховых условиях, что делает уплотнение долговечным.

Также, с момента когда фирма ANILAM начала использовать технологию PGS, датчики стали не магнитными и не притягивают к себе мелкую стружку.

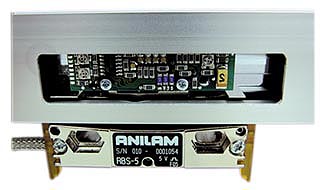

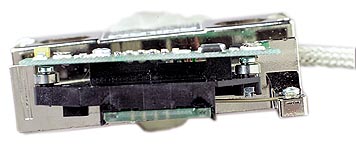

Технология, использующая опорные ролики Уникальным решением в конструкции модифицированных разработок фирмы ANILAM является использование опорных роликов для перемещения считывающей головки в линейных шкалах типа RBS и RBM.

Эта технология обладает многими преимуществами. Во-первых, это обеспечивает стабильное положение считывающей головки во время сканирования шкалы, обеспечивая постоянство сигнала и его точность. Это разительно минимизирует эффекты гистерезиса, когда меняется направление движения на обратное, сводя к минимуму реверсные ошибки . Также, требования к выравниванию считывающей головки относительно корпуса и становятся менее критичными, что облегчает установку считывающей головки.

Все считывающие головки фирмы ANILAM оснащены интегрированными электронные схемы обработки сигнала, что позволяет свести к минимуму потери сигнала и дает отличный результат в борьбе с шумами.
