Оптико-электронные измерительные шкалы
Серия ENC
Прецизионная оптико-электронная шкала ENC 125 выдерживает загрязнение даже при работе в самых жестких условиях окружающей среды. Все прецизионные оптико-электронные измерительные линейки компании Acu-Rite Companies, Inc. изготовлены на основе многолетней традиции качества, надежности и продолжительной безотказной работы при умеренных затратах. Новые прецизионные линейки ENC 125 сконструированы для удовлетворения широкого диапазона технологических потребностей и доступны в исполнении с отверстиями под крепление по всей длине и с двумя монтажными отверстиями по краям.Технические характеристики
- Диапазон разрешений – 5 мкм и 10 мкм.
- Диапазон измеряемой длины:
- от 5 см до 3,04 м;
- от 3,24 м до 6,04 м (ENC 250);
- до 19,64 м (ENC 250 при использовании многосекционных линеек);
- Возможность работы в присутствии СОЖ.
- Кабель в оплетке.
- Контрольные метки Position Trac™, позволяющие легко восстановить «базовый ноль» станка после прекращения подачи питания.
- Легкодоступное 3-х летнее гарантийное обслуживание.
Монтажные и габаритные размеры

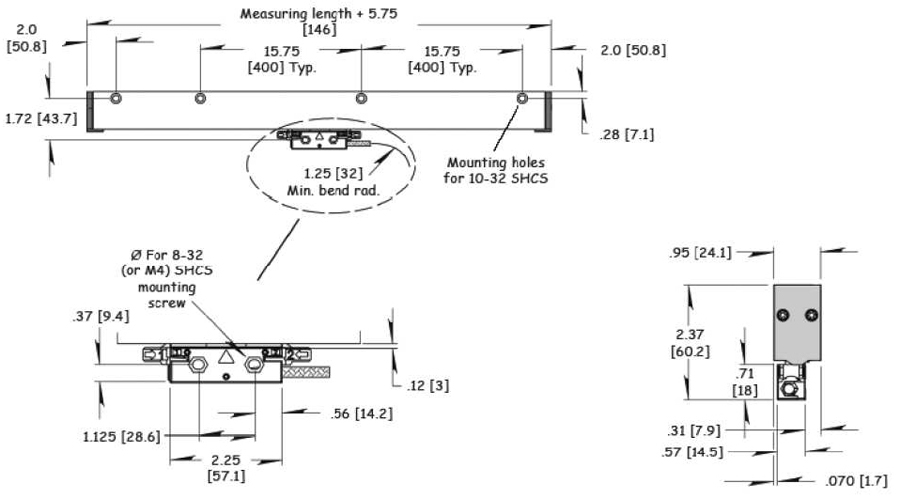

Исполнение с отверстиями под крепление по всей длине (тип Т)

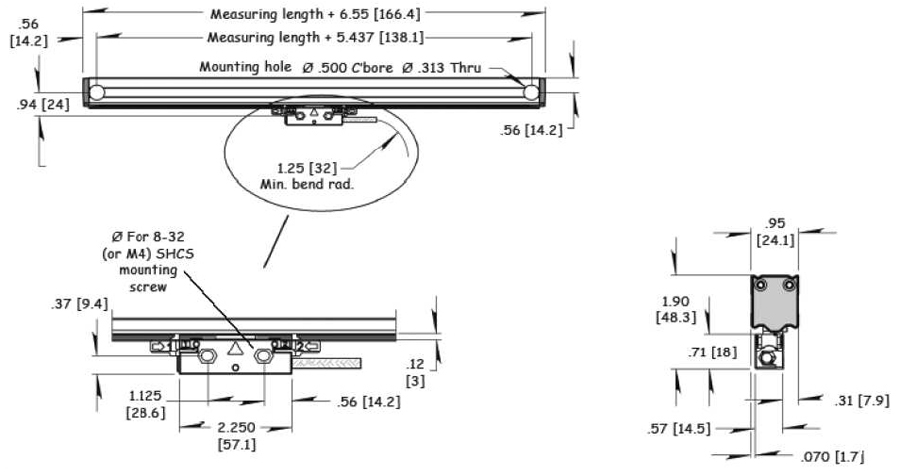

Исполнение с двумя монтажными отверстиями по краям (тип Е)
Механические спецификации
| Механические спецификации | Параметры | ||
| Точность | 5 мкм, 10 мкм | ||
| Высота штрихов решетки | 40 мкм | ||
| Стеклянная шкала | С рефлективным покрытием хромом | ||
| Погрешность (при 20°С) / 1000 мм | ±10 мкм/м | ||
| Максимальная скорость перемещения | 1 м/мин | ||
| Усилие перемещения головки | Не более 0,75 lbs | ||
| Условия эксплуатации | от 0° до 40°С (влажн. 25..95% без конденсата) | ||
| Условия хранения | от -20° до 65°С (влажн. 25..95% без конденсата) | ||
| Вес | 0,5 кг + 75 гр/ 100 мм рабочей длины | ||
| Кабель (армированный или виниловый) | 4 м, или 6 м (при длине линейки > 1050 мм) | ||
| Максимальная длина кабеля | 10 м | ||
| Измеряемая длина | 50 – 3000 мм (тип Т) и от 50 до 600 мм (тип Е) | ||
| Интервал между референсными метками | 100 мм или метки Position Trac | ||
| Рабочий ток | 220 мА | 180 мА | 75 мА |
| Эл. защита (по IEC 529) | соответствие IP 53 в стандартных условиях | ||

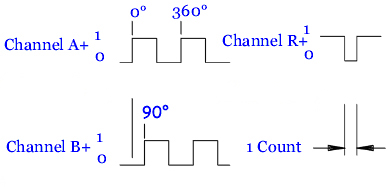

Электрические спецификации
| Параметр | Цифровой |
| Выходной сигнал | IOН=(высокоуровнувый выходной ток) = 20 мА UOН=(высокоуровневое выходное напряжение)>2,5  |
| Сигнал счетчика | Прямоугольный импульс TTL уровень |
| Сигнал «контрольных меток» | Прямоугольный импульс TTL уровень |
| Питание | +5,1 В ± 0,1 В, 100 мА max |
| Контакт | Сигнал | Цвет провода |
| 1 | - | - |
| 2 | Канал А + | Зелёный |
| 3 | - | - |
| 4 | Канал B + | Синий |
| 5 | - | - |
| 6 | "Земля" | Белый |
| 7 | +5,1 В ± 0,1 В | Коричневый |
| 8 | Канал R+ (референсные метки) | Розовый |
| 9 | - | - |
Технология Position TracTM работает за счет специальных контрольных меток, нанесенных с интервалом на стеклянную шкалу измерительной линейки. Данные метки распознаются оптическим датчиком измерительной головки и передаются в виде сигнала на блок индикации, который позволяет рассчитать текущее положение головки относительно ранее занесенного в память блока индикации «базового нуля» станка после прекращения подачи питания.
