Серия LIM

Серия магнитных измерительных шкал LIM позволяет отслеживать перемещение инструмента на следующих типах станков: длинномерные металлообрабатывающие станки, деревообрабатывающие машины, станки по обработке камня, упаковочные машины, оборудование по перевалке материалов, станки по обработке стекла и пластмассы, где достаточно точности отслеживаемых координат до 0,01 мм.

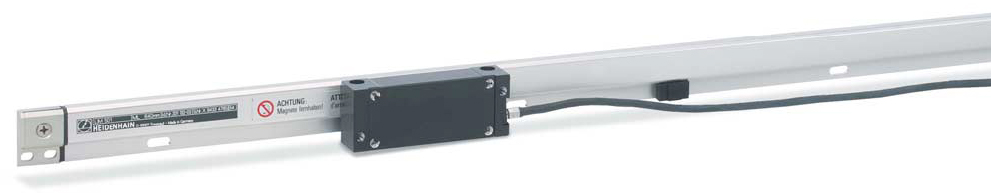

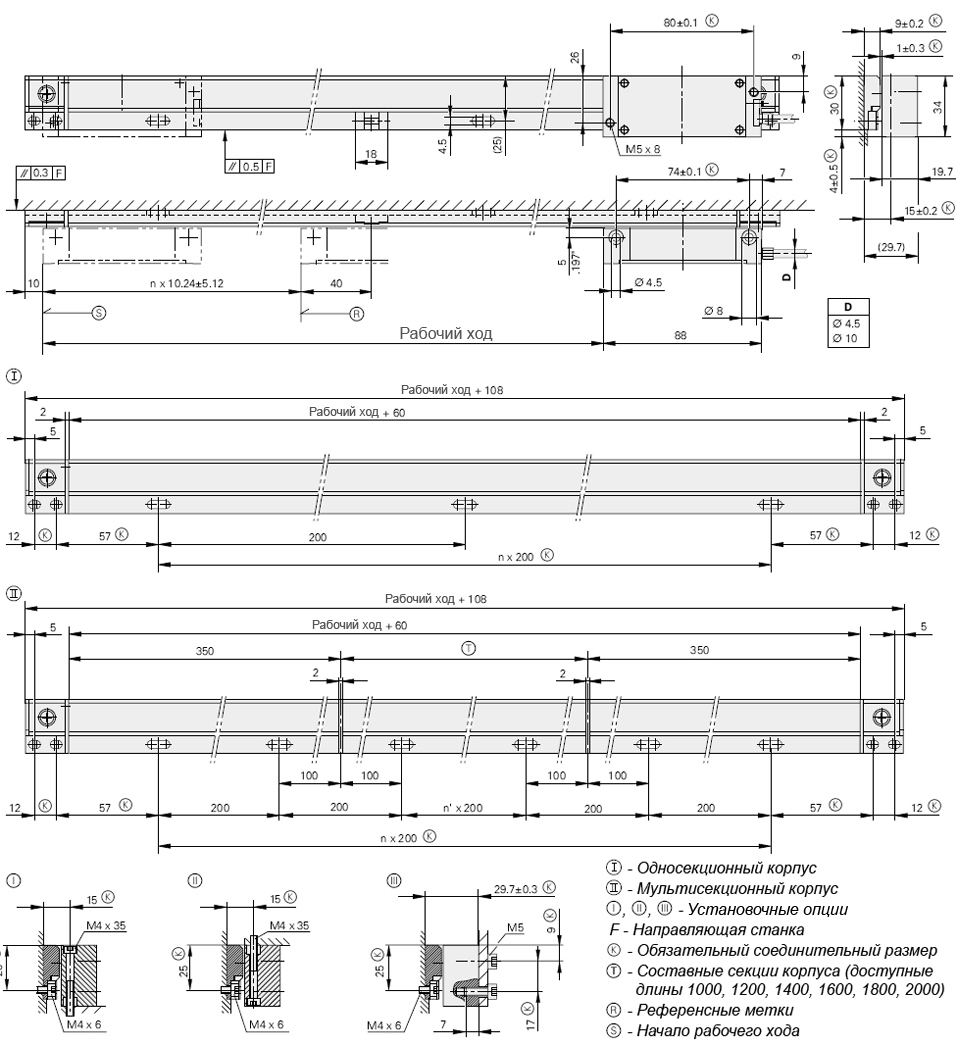

Устройство состоит из сканирующей головки и магнитной ленты, помещенной в корпус шкалы. Основой магнитной ленты является стальная полоска, на которой нанесено намагниченное пластиковое покрытие. Считывание головкой положения происходит без контакта с магнитной лентой, при этом допускаются изменения зазора между шкалой и головкой ± 0,3 мм.

Погрешность устройства составляет до ± 0,1 мм, а значения измеряемой длины до 28 м с приращениями по 200 мм.

Измерительная головка формирует выходной импульс прямоугольной формы с периодом 40 микрон, что является признаком пересечения головкой контрольной метки шкалы. Измерительные шкалы типа LIM 571 подходит для применения к любому блоку индикации фирмы ACI (ANILAM), такими как, например, Wizard 550, 311 и ACU-RITE 300 M и др.

Контрольные метки нанесены на шкале с интервалом 10,24 мм.

Кроме измерительных шкал с цифровым TTL выходным сигналом, ANILAM предлагает также серию аналоговых измерительных шкал типа LIM 581 с синусоидальным выходным сигналом.
