Оптико-электронные измерительные шкалы

SENS

Серия SENC

Прецизионная оптико-электронная шкала SENC 150 выдерживает загрязнение даже при работе в самых жестких условиях окружающей среды. Все прецизионные оптико-электронные измерительные линейки компании Acu-Rite Companies, Inc. изготовлены на основе многолетней традиции качества, надежности и продолжительной безотказной работы при умеренных затратах. Новые прецизионные линейки SENC 150 включают в себя новейшие достижения в применении роликовых подшипников для уменьшения люфтов и увеличения общей длины измерительной линейки. Шкала SENC 150 сконструирована для удовлетворения широкого диапазона технологических потребностей, включая применение на электроэрозионных станках, шлифовальных, фрезерных, токарных, сверлильных станках, а также в различного рода КИПах.

Технические характеристики

Разрешение, мкм 0.5 1.0 5.0 Аналоговый
Погрешность (при 20°С)
мкм на 50 мм ±1.5 ±1.5 ±3.0 ±1.5
мкм на 250 мм ±3.0 ±3.0 ±4.0 ±2.5
мкм на 1000 мм ±5.0 ±5.0 ±5.0 ±5.0

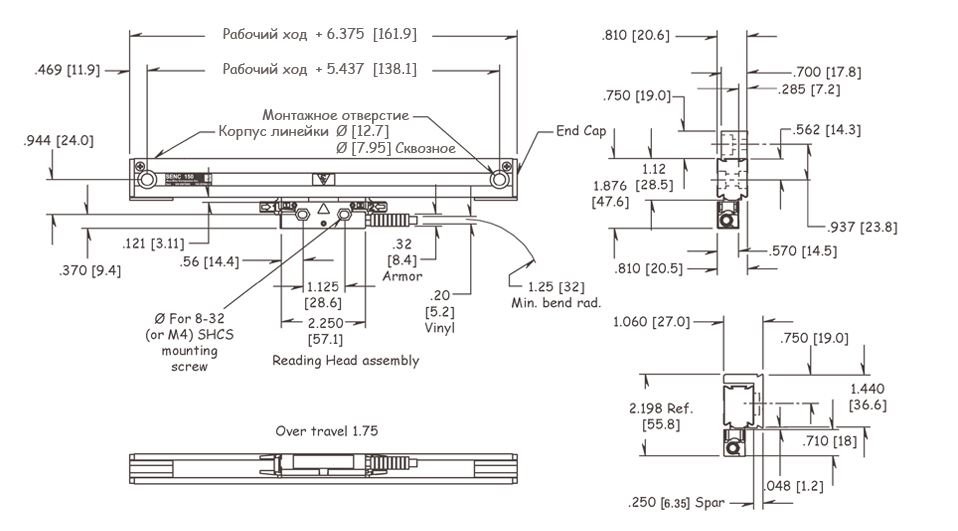

Монтажные и габаритные размеры

Монтажные и габаритные размеры

Механические спецификации

Механические спецификации Цифровой Аналоговый
Точность 0,5 мкм 1,0 мкм 5,0 мкм
Высота штрихов решетки 20 мкм
Стеклянная шкала С рефлективным покрытием никелем
Погрешность (при 20°С)/1000 мм см. таблицу ранее
Макс. скорость перемещения 1 м/мин
Усилие перемещения головки Не более 0,75 lbs
Условия эксплуатации от 0° до 50°С (влажн. 25..95% без конденсата)
Условия хранения от -20° до 70°С (влажн. 25..95% без конденсата)
Вес 0,5 кг + 75 гр/ 100 мм рабочей длины
Кабель (армированный или виниловый) 1,5 м, 4 м или 6 м. Разъем типа DE-9P
Максимальная длина кабеля 10 м 20 м
Измеряемая длина 50 – 3000 мм
Интервал между референсными метками 50 мм или метки Position Trac
Рабочий ток 220 мА 180 мА 75 мА
Эл. защита (по IEC 529) соответствие IP 53 в стандартных условиях;
соответствие IP 64 с продувкой воздухом
Электрические спецификации
Параметр Цифровой Аналоговый
Выходной сигнал IOН=(высокоуровн. выходной ток) = 20 мА
UOН=(высокоуровн. вых. Напряж.) >2,5 В (постоянное)
TTL сигнал
IOL=(низкоуровн. выходной ток) = -20 мА
UOL=(низкоуровн. вых. напряжение) <0,6 В (постоянное)		 Аналоговый сигнал
Сигнал счетчика Прямоугольный импульс TTL уровень 7-16 мкАРР или 1,0ВРР (w/1 кОм нагрузки)
Сигнал «контрольных меток» Прямоугольный импульс TTL уровень 2-8 мкАРР или 1,2ВРР (w/100 кОм нагрузки)
Питание +5,1 В ± 0,1 В, 220 мА max +5,0 В ± 0,1 В, 75 мА max
Соединительный разъем

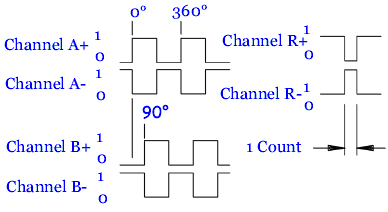

Цифровой дифференциальный сигнал

Контакт Сигнал Цвет провода
1 - -
2 Канал А + Зелёный
3 Канал А - Жёлтый
4 Канал В + Синий
5 Канал В - Красный
6 "Земля" Белый
7 +5,0 В ± 0,1 В Коричневый
8 Канал R+ (референсные метки) Розовый
9 Канал R- (референсные метки) Серый

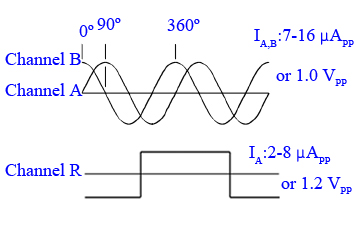

Аналоговый дифференциальный сигнал

Контакт Сигнал Цвет провода
1 "Земля" Белый
2 Канал А + Зелёный
3 Канал А - Жёлтый
4 Канал В + Синий
5 Канал В - Красный
6 - -
7 +5,0 В ± 0,1 В Коричневый
8 Канал R+ (референсные метки) Розовый
9 Канал R- (референсные метки) Серый
Соединительный разъм

Технология Position TracTM работает за счет специальных контрольных меток, нанесенных с интервалом на стеклянную шкалу измерительной линейки. Данные метки распознаются оптическим датчиком измерительной головки и передаются в виде сигнала на блок индикации, который позволяет рассчитать текущее положение головки относительно ранее занесенного в память блока индикации «базового нуля» станка после прекращения подачи питания.
