EverTrack^(TM) – это новое техническое решение которым оснащены шкалы типа RBS и RBM. Это система привязки положения к абсолютным координатам, позволяющая всегда отслеживать положение по шкале независимо от того, включено устройство DRO или нет. Пользуясь этой системой вы никогда не потеряете установленное вами положение начальной точки отсчета по шкале. Система EverTrack делает ненужными технические решения требующие использования батарей.

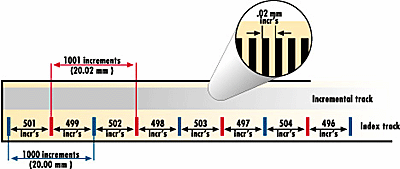

Технически система EverTrack основана на использовании относительной индексной шкалы в дополнение к обычной, которая представляет собой ряд отметок нанесенных на расстоянии 20 мм друг от друга. Индексная шкала имеет два типа отметок, обозначенных на приведенном ниже рисунке синим и красным цветом. Расстояние между двумя последовательными синими метками всегда равно 1000 делений приращения, а между красными составляет 1001 деление. Таким образом, на индексной шкале между каждой парой соседних синей и красной меток везде будет уникальное число меток приращения. Следовательно, достаточно переместиться по шкале на 20 мм и консоль системы точно определит местоположение в абсолютных координатах шкалы. Так как точка отсчета измерений и другие параметры сохраняются в памяти устройства, оператор может вернутся к работе без переустановки чего-либо. Система EverTrack определит правильное положение начала отсчета даже если станок двигался во время перерыва в работе или в ночную смену.
